第一部份 监控录像系统 ：实现实时监控，指挥避免突发事件的发生，并提供真实有效的数据。在视频监测系统中，摄像机可以把被监视场所的图像内容通过线缆传送到监控中心，使被监控场所一目了然。同时，视频监测系统还可以与周界防范系统、安全防范体系联动运行，使防范能力更加强大。按照一级防范规范要求，防入侵系统引入声音探头作为现场情况报警复核，这样就为日后对某些事件的处理提供了方便条件及重要依据。
方案设计原理
1、规划之系统架构及应用技术，可以使整体建筑群的运作及管理更具弹性，进而提高建筑物整体的安全性。监控接口软件采用Intranet/Internet 架构方式，展现网络整合监控的完整方案。
2、中央控制室可全程监看屏幕外，搭配数字录像及警报事件录像，并配合Frame数的调整，及现场实际情况，期使数字影像资料保留最近15天资料，并一直循环录像。
3、配合空间传感器连动摄影机激活警报录像，快速精准。日后透过数据库查询方便快速。
4、空间传感器感应，一有动静立即产生告警讯号通知警卫室，并记录告警记录或连动摄影机事件录像.
开放式架构设计，日后可以持续扩充监控设备，并可整合不同的子系统如门禁刷卡、防盗防灾、警勤巡逻等应用，更进一步保障财产设备安全。
5、系统管理方便，系统不但对各个监控点的安全监视，不仅提高了场地现代化技防水平管理，又节省了人力、物力，而且为管理部门进行安全防范的控制提供了先进的管理手段和依据。系统的组网方式简单，每个视频采集点都能够独立运行，相互影响小，便于维护。
6、系统功能齐全，系统集视频监视、防盗报警、联动门禁控制等多种功能于一体，并能够有机结合起来，实现全方位保护。
7、系统投资合理，系统所选用的设备均为知名品牌产品，性能卓越，价格合理，返修率低，在满足系统实用需求的基础上，尽可能降低工程造价。

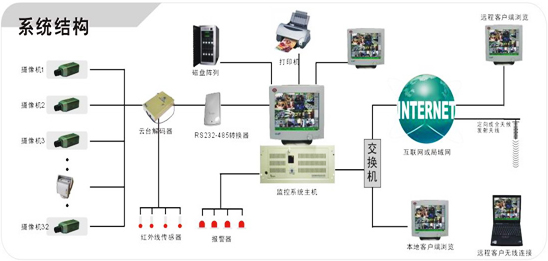

                                                                                                         监控系统架构示意图


                                                                              第二部份 安防报警系统

周界安防系统:
周界安全防范报警系统要求做到：
周界全面设防，无盲区和死角；
探测设备抗不良天气环境干扰能力强；
防区划分适于报警时准确定位；
报警中心具备语音/警笛/警灯提示；
翻越区域现场报警，可实现同时发出警笛/警灯、警告；
报警中心可控制前端设备状态的恢复；
进行报警中心报警状态、报警时间记录；
可对事件记录进行打印。

系统功能
将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将厂区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。
根据厂区的四周地形特点，设置了不同光束对射式红外报警探测器位于厂区四周围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。

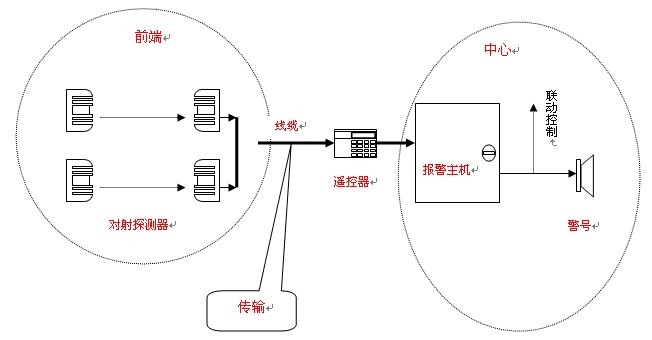

其系统构成图如下：



由上可见，可组团的周界防越报警系统由前端、传输、中心三部分组成，以下就这三部分分别进行阐述。

前端
周界报警探测器

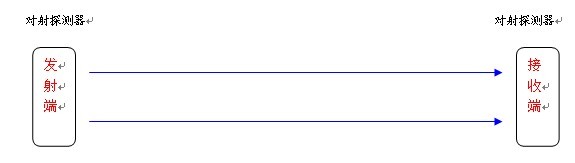

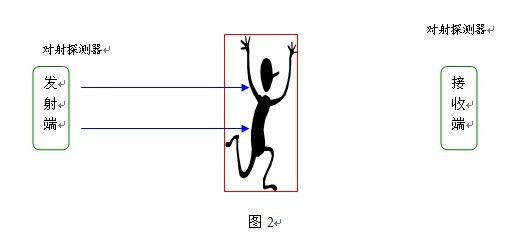

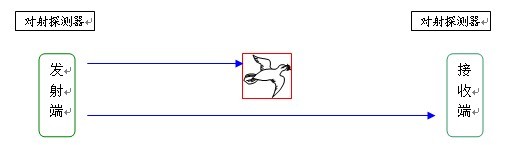

对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域（图1）。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警（图2）。如果有飞禽（如小鸟、鸽子）飞过被保护区域（图3），由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。

经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。



对射探测器选用新安宝光电双射束对射红外探头，能在室外恶劣的环境下正常工作，由于采用4光束，可有效地降低误报率。
