1.机房装修：

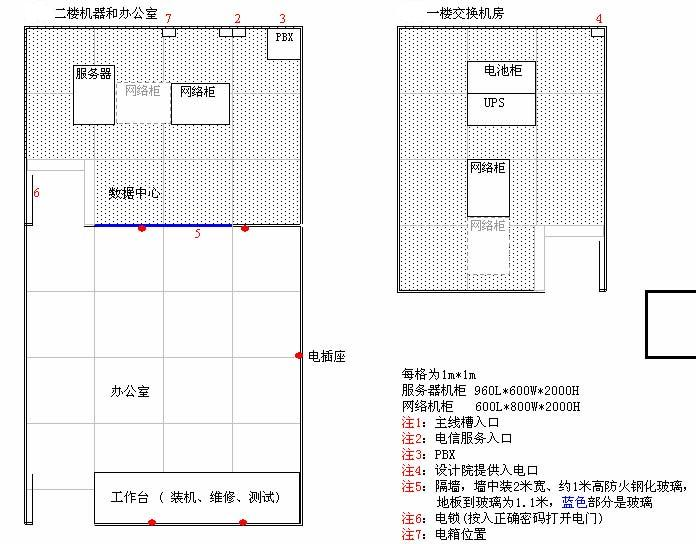

在该机房设计中，我们根据实际使用情况，把整机房范围分成两个区域进行装修，装修如下图防静电地板，机房内部静电地板须做等电位措施，与地连接良好。机房电源做必要的防雷措施。机房区和办公区简易图如下。（参见设计图）

在机房设计中我们严格按照国家的机房规范进行设计
遵循标准
ISO/IEC11801     建筑通用布线国际标准
EIA/TIA 568      商用建筑联机标准
EIA/TIA 569      商用建筑电信路径空间标准
EIA/TIA TSB67    双绞线媒体布线检测补充标准
CECS 72：97      建筑与建筑群综合布线系统工程设计规范
CECS 89：97      建筑与建筑群综合布线系统工程施工及验收规范
YD/T 926         大楼通信综合布线系统行业标准
JG J/T16-92      中国民用建筑电气设计规范
2 综合布线
2.1设计目标及原则
本布线系统的设计目标旨在建立一个具备开放性、实用性、扩充性、经济性及安全性的高品质综合布线系统，并可达到下列目标：标准化的网络系统——各种设计规范，技术指针及产品均符合国际和工业标准，可以提供多厂商品牌产品的支持能力。此布线系统水平线缆全部采用六类非屏蔽线缆。
本布线系统在综合考虑用户的需求与工程造价后确定以下总体原则:
符合当前和长远的信息传输要求；
布线系统采用国际标准建议的星形拓扑结构；
开放式系统以适应未来新技术的发展；
标准化以便于硬件系统的组合；
网络化以提高系统的效率及质量；
保护用户已有的硬件资源及技术资源。
选择布线系统的参考因素
●产品生产是否符合ISO9000质量保证体系认证，是否通过UL、CAS检验：
●产品体系是否满足ISO11801标准的要求；布线系统产品是否完善；
●根据用户特定的情况，是否满足设计和应用的需求；
● 是否有切实可行的长期质量保证体系。
我们根据客户的具体要求来设计综合布线系统，旨在建立一个具备开放性、扩充性、经济性及安全性的高品质的话音、通信、资料，监控为一体的综合布线系统。经我公司研究决定，本方案采用国内外享有胜誉的PANDUIT结构化布线产品。
2.2 PANDUIT结构化布线系统

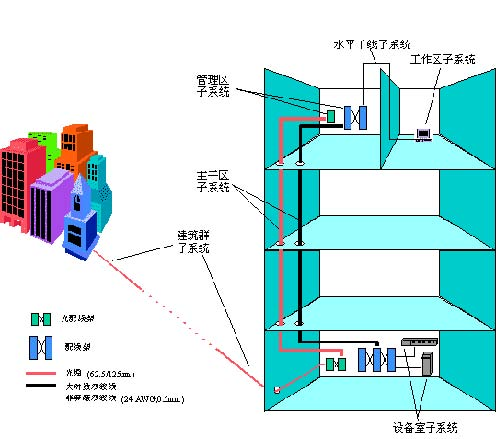

PDS 一般采用模块化设计和物理分层星型拓扑结构，传输语音、资料、图像以及各类控制信号。PDS 的结构可分为6 个独立的子系统：工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统、建筑群子系统，其结构如图所示。

（1）工作区子系统（WORK AREA SUBSYSTEM）
工作区布线子系统由终端设备到信息插座的联机（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O 之间搭桥，信息插座有墙上、地上、桌上、软基型多种，标准有RJ45/RJ11的单、双、多孔等多种类型。
（2）水平布线子系统（HORIZONTAL SUBSYSTEM）
水平布线子系统将电缆从楼层配线架连接到各用户工作区上的信息插座上，一般处在同一楼层。通常可以采用3 类或超5 类8 芯4 对双绞线，3 类线或超5 类线都是由8 根24-AWG（0.511mm）铜线组成，符合或超过EIA/TIA-568 标准。
（3）垂直干线子系统（RISER BACKBONE SUBSYSTEM）
垂直干线子系统指各楼层配线架与主配线架间的大对数多芯铜缆或光缆组成，或二者混用。它是综合布线系统的神经中枢，其主要功能是将主配线架系统与各楼层配线架系统连接起来。
（4）管理子系统（ADMINISTRATION SUBSYSTEM）
管理子系统由楼层配线架组成。其主要功能是将垂直干线与各楼层水平布线子系统相连接。布线系统的优势和灵活性主要体现在管理子系统上，只要简单地跳一下线就可以完成一个结构化布线系统的信息插座以对任何一类智能系统的连接，极大地方便了线路重新布局和网络终端的调整。光纤连接时，要用光纤接续箱（LIU），箱内可有多个ST 连接器安装孔，箱体箱内的线路弯曲设计应符合62.5/125 微米多模光纤的弯曲度要求，光纤接头用STII，由陶瓷材料制成，最大信号衰减小于0.2db，光耦合器可作为多模光纤与网络设备或光纤接续装置上的连接，配线架和光纤接续箱通常设在弱电井或设备间内，用来连接其它子系统，并对它们通过跳线进行管理。
（5）设备间子系统（EQUIPMENT SUBSYSTEM）
设备间子系统由主配线架和各公共设备组成。它的主要功能是将各种公共设备（如计算机主机、数字程控交换机、各种控制系统、网络互连设备）等与主配线架连接起来。该子系统还包括电气保护装置等。
（6）建筑群子系统（CAMPUS BACKBONE SUBSYSTEM）
建筑群子系统是指主建筑物中的主配线架延伸到另外一些建筑物的主配线架的连接系统。与垂直子系统类似，通常采用光缆或大对数铜缆连接。它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信所需的硬件，其中有电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。
